Flowchart Proses Produksi: Simbol, Contoh, dan Cara Membuatnya

Flowchart proses produksi membantu perusahaan melihat alur kerja end-to-end dalam satu tampilan yang mudah dipahami. Setiap tahap, dari bahan baku masuk sampai produk siap dikirim menjadi lebih jelas dan konsisten.

Karena berbentuk visual, flowchart membuat koordinasi lintas tim lebih rapi dan cepat. PPIC, operator, QC, dan gudang bisa merujuk pada acuan yang sama saat menjalankan pekerjaan.

Flowchart perusahaan manufaktur juga memudahkan standarisasi kerja, onboarding karyawan baru, dan evaluasi proses secara objektif. Saat kapasitas meningkat atau sistem digital diterapkan, diagram ini jadi dasar yang kuat untuk menjaga alur tetap terarah.

Definisi Flowchart Proses Produksi dan Fungsinya dalam Manufaktur

Flowchart proses produksi adalah diagram visual yang menggambarkan tahapan produksi. Diagram ini menunjukkan urutan kerja dari bahan baku hingga produk jadi, membantu perusahaan memahami alur produksi secara lebih terstruktur dan sistematis.

Flowchart manufaktur menghubungkan setiap tahapan produksi menggunakan simbol seperti proses, keputusan, atau input-output. Dengan cara ini, perusahaan dapat melihat hubungan antar langkah, memastikan semua tahapan berjalan lancar, dan tidak ada proses yang terlewat.

Flowchart produksi manufaktur juga memudahkan standarisasi kerja, onboarding karyawan baru, dan evaluasi proses secara objektif. Saat kapasitas meningkat atau sistem digital diterapkan, diagram proses produksi menjadi dasar yang kuat untuk menjaga alur tetap terarah.

Tujuan dan Manfaat Flowchart dalam Mengoptimalkan Produksi Pabrik

Memahami tujuan dan manfaat flowchart membantu perusahaan mengatur alur produksi agar lebih sistematis, terarah, dan efisien. Berikut hal-hal yang bisa perusahaan peroleh dari flowchart proses produksi.

1. Menetapkan urutan proses yang jelas

Flowchart perusahaan manufaktur membantu menetapkan urutan kerja dari awal hingga akhir produksi. Dengan visualisasi yang jelas, tim lebih mudah memahami setiap tahapan, sehingga proses berjalan sesuai rencana tanpa langkah yang terlewat atau berulang, dan risiko kesalahan operasional pun berkurang.

2. Mengatur standarisasi proses kerja

Flowchart mempermudah perusahaan membuat standar operasional yang seragam di setiap tahapan proses produksi. Standarisasi ini membantu menjaga kualitas produksi tetap konsisten dan membuat karyawan baru lebih mudah dilatih.

3. Meningkatkan efisiensi operasional

Diagram alur kerja menyederhanakan proses produksi dengan menghilangkan langkah-langkah yang tidak diperlukan. Proses kerja jadi lebih cepat dan terorganisir, sehingga waktu dan sumber daya bisa dimanfaatkan secara optimal.

4. Mempermudah analisis dan perbaikan proses

Dengan visualisasi yang terstruktur, tahapan produksi yang kompleks jadi lebih mudah dianalisis. Perusahaan bisa menemukan titik masalah dengan cepat, lalu segera mengevaluasi dan memperbaiki tahapan yang bermasalah. Evaluasi secara berkala juga membantu memastikan efisiensi, menemukan peluang perbaikan, dan meningkatkan kualitas produksi.

5. Mendukung pengambilan keputusan

Flowchart membantu perusahaan merancang keputusan berbasis data dari alur proses produksi. Visualisasi yang jelas memudahkan pengambil kebijakan memahami alur kerja dan menentukan langkah selanjutnya dengan lebih tepat, seperti menentukan PPIC (Production Planning and Inventory Control) yang baik.

Elemen Penting dalam Flowchart Produksi

Di bawah ini adalah elemen-elemen penting yang harus ada dalam flowchart proses produksi untuk memastikan diagram tersebut efektif dan mudah dipahami. Setiap elemen memiliki fungsi khusus yang membantu menggambarkan alur kerja secara terstruktur.

1. Simbol proses: Simbol ini menggambarkan langkah atau aktivitas utama dalam proses produksi. Simbol tersebut mewakili setiap tahapan kerja dari awal hingga akhir produksi, menjadikannya inti dari flowchart.
2. Simbol keputusan: Elemen ini menunjukkan titik di mana tim harus membuat keputusan dalam proses produksi. Elemen ini membantu diagram menggambarkan percabangan alur kerja berdasarkan kondisi, seperti hasil inspeksi kualitas.
3. Simbol input dan output: Simbol ini mewakili data, bahan baku, atau hasil produksi yang masuk atau keluar pada tahapan tertentu. Simbol ini memastikan alur kerja mencakup informasi penting yang memengaruhi proses produksi.
4. Garis alur: Garis alur menghubungkan simbol-simbol dalam diagram untuk menunjukkan urutan proses. Garis ini membantu pembaca memahami alur kerja secara logis dari awal hingga akhir produksi.

Setiap elemen ini penting dalam memastikan operasional berjalan efisien. Sistem manufaktur terintegrasi membantu mengelola proses ini secara akurat dari awal hingga akhir.

Contoh Flowchart Produksi di Industri Manufaktur Indonesia

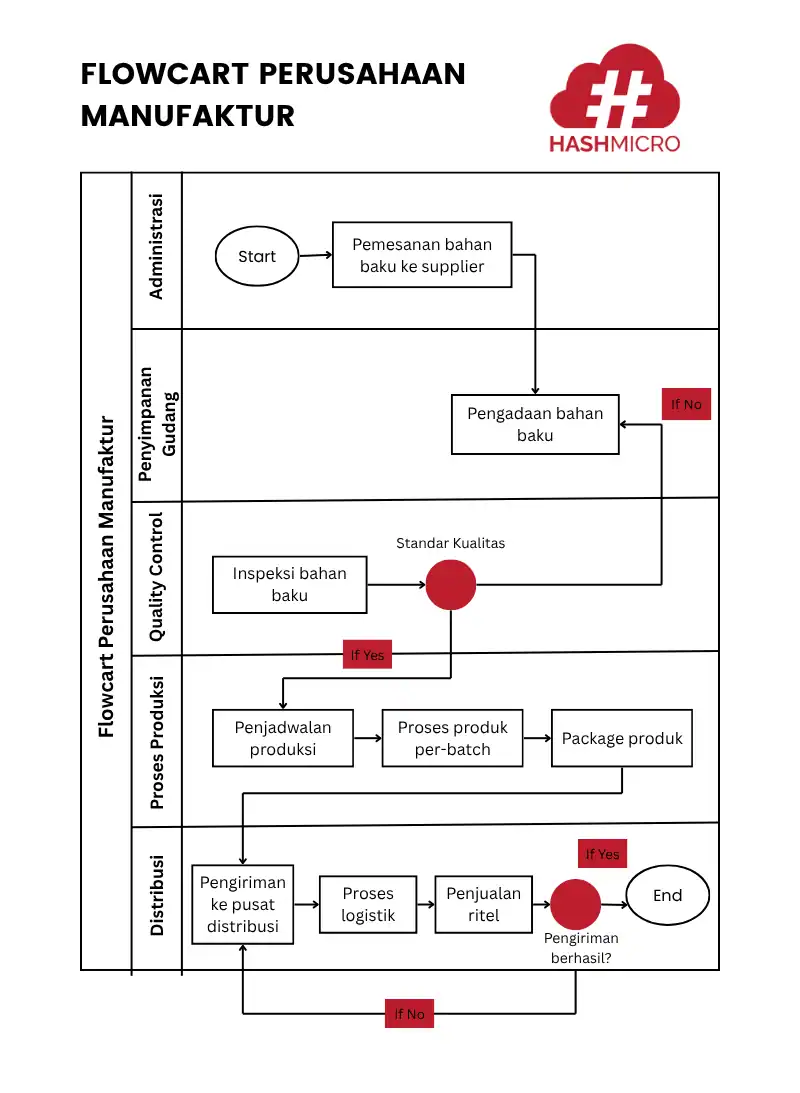

Contoh flowchart proses produksi yang benar menggambarkan tahapan utama seperti pemesanan bahan baku, inspeksi kualitas, produksi per-batch, hingga distribusi, memastikan proses berjalan sistematis dan efisien.

Gambar di atas adalah contoh flowchart produksi dengan tahapan yang terstruktur. Visualisasi ini mencakup proses pemesanan bahan baku, inspeksi kualitas, produksi per-batch, hingga distribusi produk jadi.

Langkah Praktis Membuat Flowchart Produksi (Step-by-Step)

Memahami cara membuat flowchart perusahaan manufaktur penting untuk menggambarkan alur produksi yang terstruktur. Dengan langkah-langkah berikut, perusahaan dapat menyusun flowchart yang jelas dan efektif sesuai dengan kebutuhan operasional.

1. Kumpulkan data proses produksi

Kumpulkan data dari semua departemen terkait untuk memahami tahapan produksi, waktu pengerjaan, dan input-output di setiap proses. Gunakan data tersebut sebagai dasar menyusun flowchart proses produksi yang sesuai dengan kondisi produksi aktual.

2. Tentukan tahapan produksi

Identifikasi setiap tahapan dalam proses produksi, mulai dari pemesanan bahan baku hingga distribusi produk jadi. Susun langkah-langkah secara detail agar tim mencatat semua proses dengan jelas dan tidak melewatkan satu pun langkah dalam alur kerja perusahaan.

3. Pilih simbol yang sesuai

Gunakan simbol standar seperti persegi untuk proses, diamond untuk keputusan, dan lingkaran untuk awal atau akhir alur. Simbol yang tepat memudahkan tim dalam memahami hubungan antarproses dan memastikan alur kerja terlihat lebih sistematis.

4. Susun urutan alur kerja

Gunakan garis alur yang logis dan berurutan untuk menghubungkan setiap tahapan produksi. Mulai dari pemesanan bahan baku hingga distribusi produk, sehingga tim dapat memahami seluruh alur dengan cepat dan mudah.

5. Evaluasi dan perbaikan

Periksa kembali flowchart proses produksi untuk memastikan semua tahapan sudah benar dan berurutan. Perbaiki jika ada simbol yang keliru atau langkah yang tidak efektif agar flowchart lebih akurat dan efisien.

Penerapan Flowchart di Pabrik Manufaktur Indonesia

Di pabrik manufaktur, flowchart bukan sekadar “gambar alur”, tetapi acuan kerja agar tim membaca proses dengan cara yang sama. Saat alur sudah divisualisasikan, koordinasi lebih cepat, titik kontrol lebih mudah dipantau, dan konsistensi output lebih terjaga.

Case 1 – Industri otomotif (PT Astra Daihatsu Motor)

Di pabrik PT Astra Daihatsu Motor, sebuah mobil dirakit lewat tahapan yang berurutan, mulai dari stamping, welding, painting, hingga final assembly. Di Karawang Assembly Plant 2, yang mulai beroperasi pada 2025, semua tahapan itu disusun dalam satu alur produksi agar produktivitas dan kualitas bisa terjaga bersamaan.

Alur sepanjang itu menunjukkan kenapa flowchart proses produksi dibutuhkan di industri otomotif. Saat urutan tahapan dan titik inspeksi kualitas sudah terpetakan, koordinasi antara lini produksi dan tim quality control jadi lebih rapi. Kalau terjadi bottleneck atau output menurun, tim bisa langsung menelusuri bagian proses yang perlu dievaluasi tanpa mengganggu seluruh alur produksi.

Case 2 – Industri FMCG (PT Indofood CBP Sukses Makmur)

Di industri makanan dan minuman, alur produksi harus berjalan sesuai standar keamanan pangan. PT Indofood CBP Sukses Makmur menyatakan bahwa seluruh tahapan proses produksinya diawasi dengan mengacu pada Program Total Manajemen Mutu Terpadu dan GMP, serta standar internasional seperti ISO 9001, HACCP, ISO 22000, dan FSSC 22000.

Pengawasan sedetail itu sulit dijalankan kalau prosesnya belum terpetakan dengan jelas. Karena itu, diagram proses produksi di industri FMCG biasanya mencakup penerimaan bahan baku, pengolahan, pengemasan, sampai penyimpanan produk jadi.

Kesimpulan

Flowchart proses produksi membantu perusahaan melihat alur kerja dengan lebih jelas dan terukur. Dari sini, tim bisa memetakan urutan kerja, menemukan titik yang perlu diperbaiki, dan memastikan setiap tahapan berjalan sesuai standar.

Ketika flowchart digunakan secara konsisten, koordinasi antar bagian jadi lebih rapi dan perubahan proses lebih mudah dikendalikan. Alur produksi pun lebih siap untuk dievaluasi, ditingkatkan, dan didokumentasikan tanpa mengandalkan penjelasan lisan berulang.

Jika alur produksi masih terasa rumit atau sering berubah di lapangan, konsultasi gratis dengan tim expert bisa membantu meninjau proses produksi agar lebih jelas, konsisten, dan mudah dijalankan.
